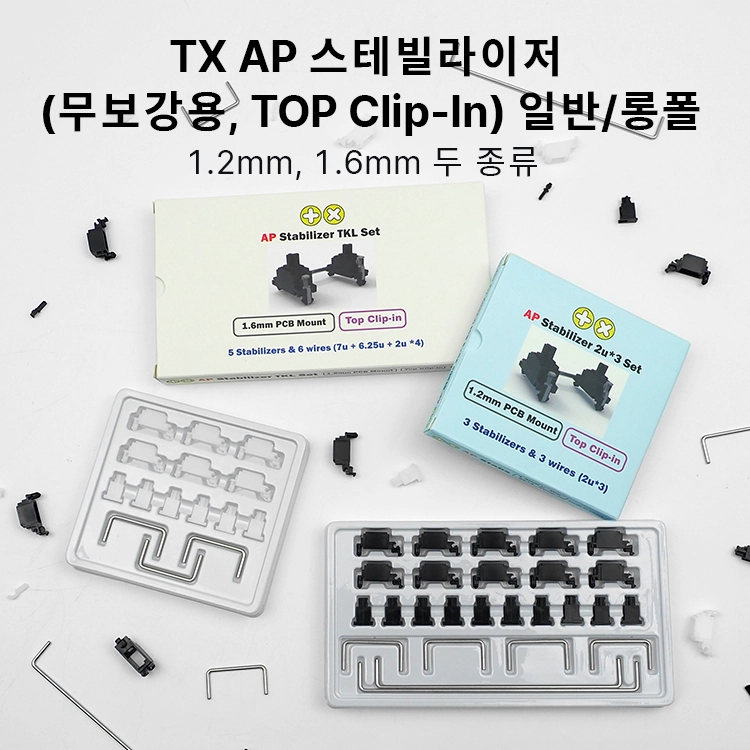

TX AP 스테빌라이저 TOP CLIP-IN
(무보강용, Top Clip-In)
기존 스테빌 라이저는 기판 하부에서 나사나 스토퍼를 사용하여 고정시켰습니다.
기판을 빼서 뒤집어야 하는 불편함을 개선하고자 제품이 개발되었습니다.
보강용 스테빌을 핫스왑기판에서 사용시, 스위치를 제거하고 스테빌을 교체가능 하듯,
무보강용 스테빌도 스위치를 뺀 후에 스테빌을 교체할 수 있는 방식으로 개선되리라 예상됩니다.

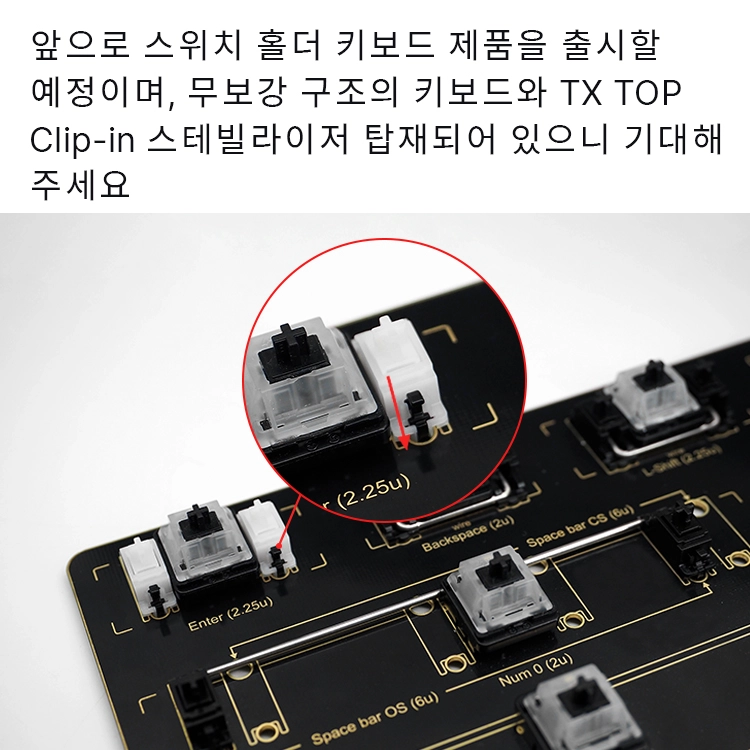

이를 위해, 스위치를 고정 시킬 수 있는 홀더도 개발해뒀습니다.
* 보강판에 걸리지 않고, 손톱끝으로 누르거나 뺄수있는 걸쇠가 있습니다.
* 흔들리거나 빠지지 않도록 벽쪽에 슬라이더로 고정을 시킬 수 있습니다.
구매전 보강판 호환성 확인하세요.
먼저 보강판의 커팅에 대하여 설명을 드리겠습니다. 일반적으로 스위치 홀보다 길게 커팅된 부분이 철심이 지나가는 방향입니다. (예전부터 철심쪽에 주사기로 윤활하기 편하게 이렇게 제작하는 경향이 있었습니다.) 스테빌라이저의 철심의 방향은 대부분 아래쪽(좌쉽, 우쉽, 백스페이스)이고 위쪽(엔터)가 있습니다. 스페이스바는 예전에는 아래쪽이었으나, 기판크기를 줄이기 위해 최근에는 위쪽을 많이 사용합니다. 위의 사진은 백스페이스 기준으로 설명을 드리니, 방향에 맞게 확인하시면 됩니다.
*요약정리
|
다른 규격은 기존 TX AP스테빌과 동일하므로 키감에서도 차이가 없습니다.

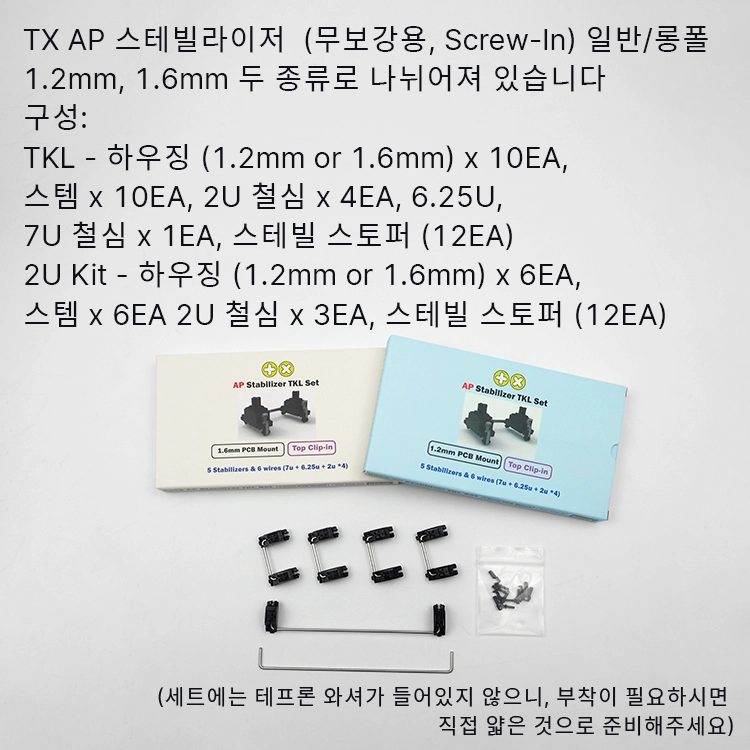

TKL세트의 구성 : 내부*10, 외부*10, 2u철심*4, 6.25u철심*1, 7u철심*1, 스토퍼12개

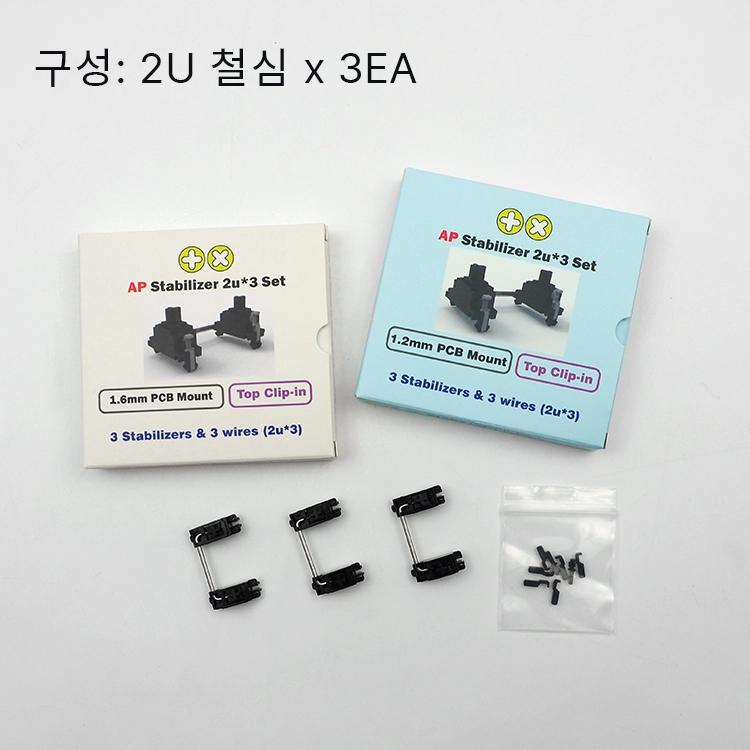

2u*3세트의 구성 : 내부*6, 외부*6, 2u철심*3, 스토퍼8개
** 롱폴스위치는 LP스테빌을 사용하세요.
우측은 고정 전, 좌측은 고정 후의 모습으로 밀어넣으면 클립이 벌어지면서 고정이 됩니다.
** 중국 특허 등록 완료, 한국특허 신청 중
(클립방식과 스크류방식으로 위쪽에서 스테빌 고정시킴)
