SA87
종료까지 143일 02:42:38 남음
▶ SA87 구성품 : 알루미늄가공 상판, CNC 가공 아크릴 보강판, 아크릴 가공 중판/하판, 알루미늄 자경 배터리 홀더, FoRCE CK(BT) RGB Type C 기판 , SA87 전용가방 (극세사천 포함), 케이블(Type C), 범폰 및 여분 나사, 배터리 커넥터 연장선
▷ 상판 색상 : 화이트 (전기영동), 블랙, 실버, 핑크, 민트 (아노다이징)
▶ 체결방식 : 적층 체결
▷ 판매가격 : 화이트 (250,000원), 블랙/실버/핑크/민트 (230,000원), 추가 기판 (99,000원)
- FoRCE CK (BT) 기판만 단독으로 구매시 블루트스 on/off 스위치는 스페이스바 위쪽 방향으로 출고되니 구매시 참고해 주세요. (한성에서 납품 받은 상태 그대로 출고 됩니다.)
※ 주의사항
● 본 상품은 키보드킷이며, 완제품이 아닙니다. 스위치/스테빌 등을 취향에 맞게 튜닝하여 조립하셔야합니다.
● 키보드킷에 동봉된 기판에 직접 스위치를 솔더링 하셔야합니다. 동봉된 FoRCE 기판 (Type C)은 핫스왑(밀맥스 등의 소켓작업)을 지원하지 않습니다. (임의 개조시 AS가 불가합니다.)
● 화이트 색상의 상판의 경우 한쪽면당 0.1mm 내외의 점, 도장뭉침 2개까지는 정상으로 판정하여 출고 예정입니다. 이로인한 교환은 불가하니 충분히 고려하여 구매바랍니다.
● 리튬 폴리머 배터리는 포함되어 있지 않습니다. 무선으로 사용을 원하시면 아래 사진을 참고하셔서 규격에 맞는 배터리를 직접 구매하셔야 합니다. (배송중 화재나 폭발의 위험이 있어서 이니, 양해 부탁드립니다. 단, 매장 구매시 별도로 구매 가능합니다.)
● FoRCE 기판의 경우 조립전 핀셋으로 입력 테스트시 손의 전류로 인해 테스트시 중복 입력이 될 수 있으니, 테스트시 장갑 등을 착용후 테스트하시기 바랍니다. (기판은 출고전 테스트후 출고됩니다.)
★ SA87 조립시 주의사항
1. FoRCE PCB 솔더링시 아래 사진과 같이 스위치 동박과 기판 소자간의 간격이 좁아 기판 소자를 녹이거나 납땜 또는 플럭스가 옆 소자와 연결되어 쇼트의 위험이 있으니 주의하여 솔더링해 주세요.

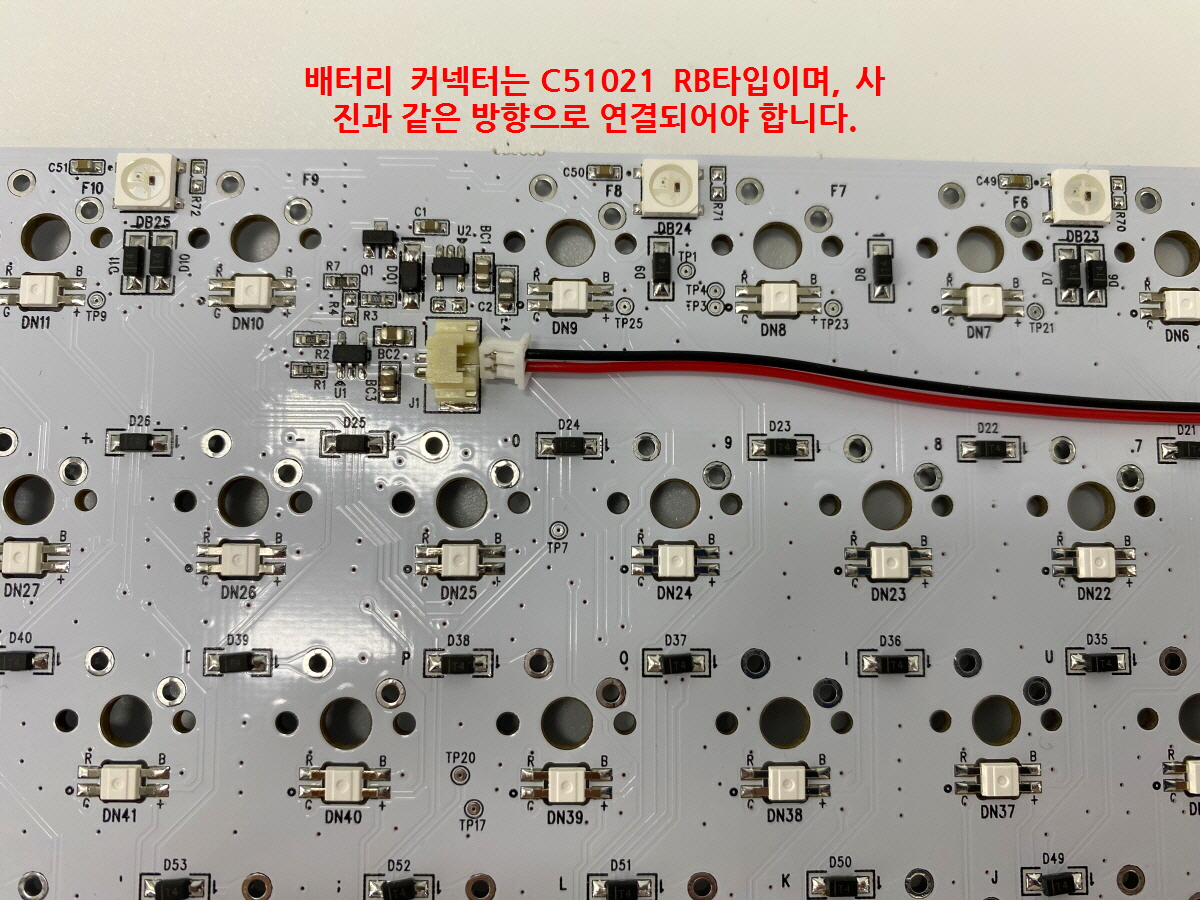

2. 배터리 커넥터는 아래 사진과 같은 방향으로 연결되어야 합니다.
배터리 구매시 커넥터는 C51021 RB타입이어야 합니다. 방향이 반대일 경우 기판 컨덴서가 타버려서 기판이 작동하지 않을수 있으니 꼭 확인하여 연결해 주세요.

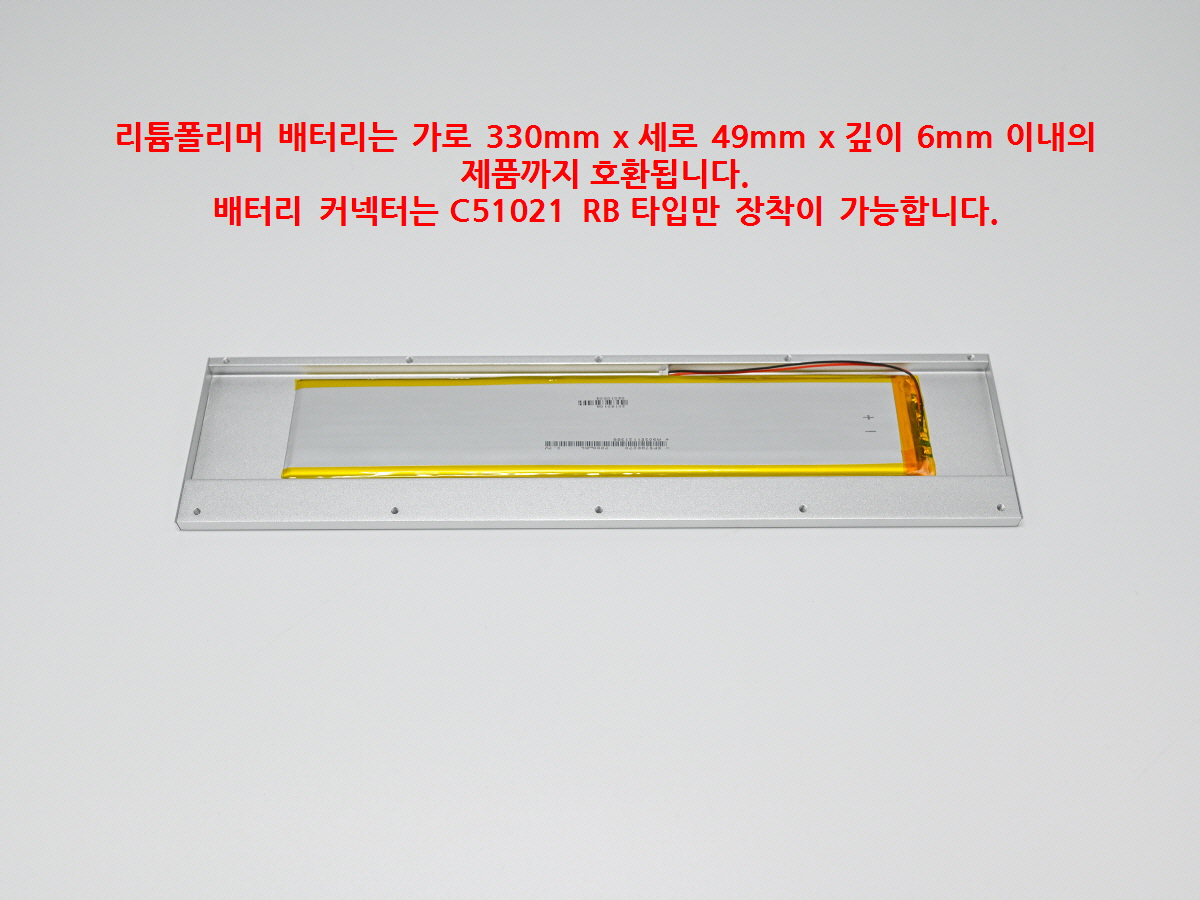

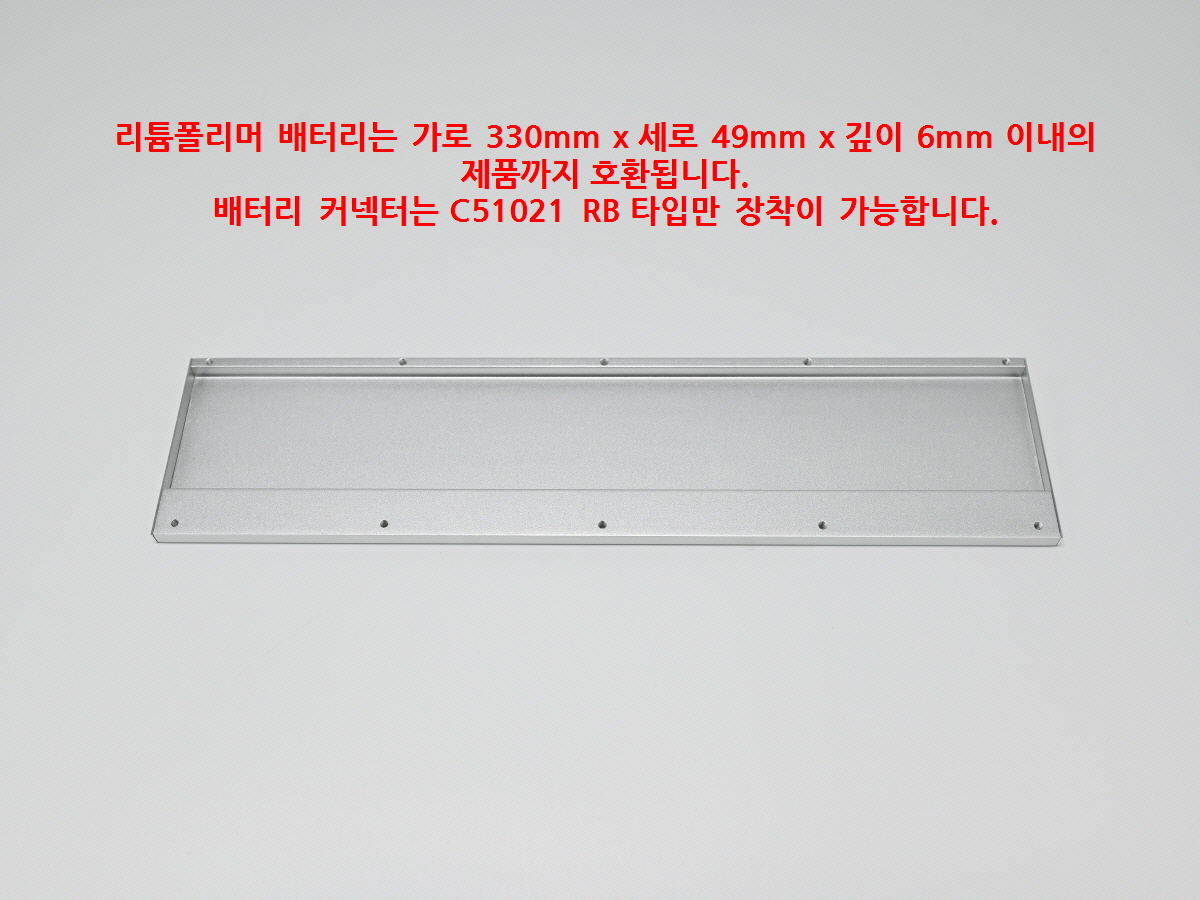

3. SA87에 사용되는 배터리는 가로 330mm x 세로 49mm x 깊이 6mm 이내의 리튬폴리머 배터리만 사용이 가능하니, 배터리 구입시 참고해 주세요.

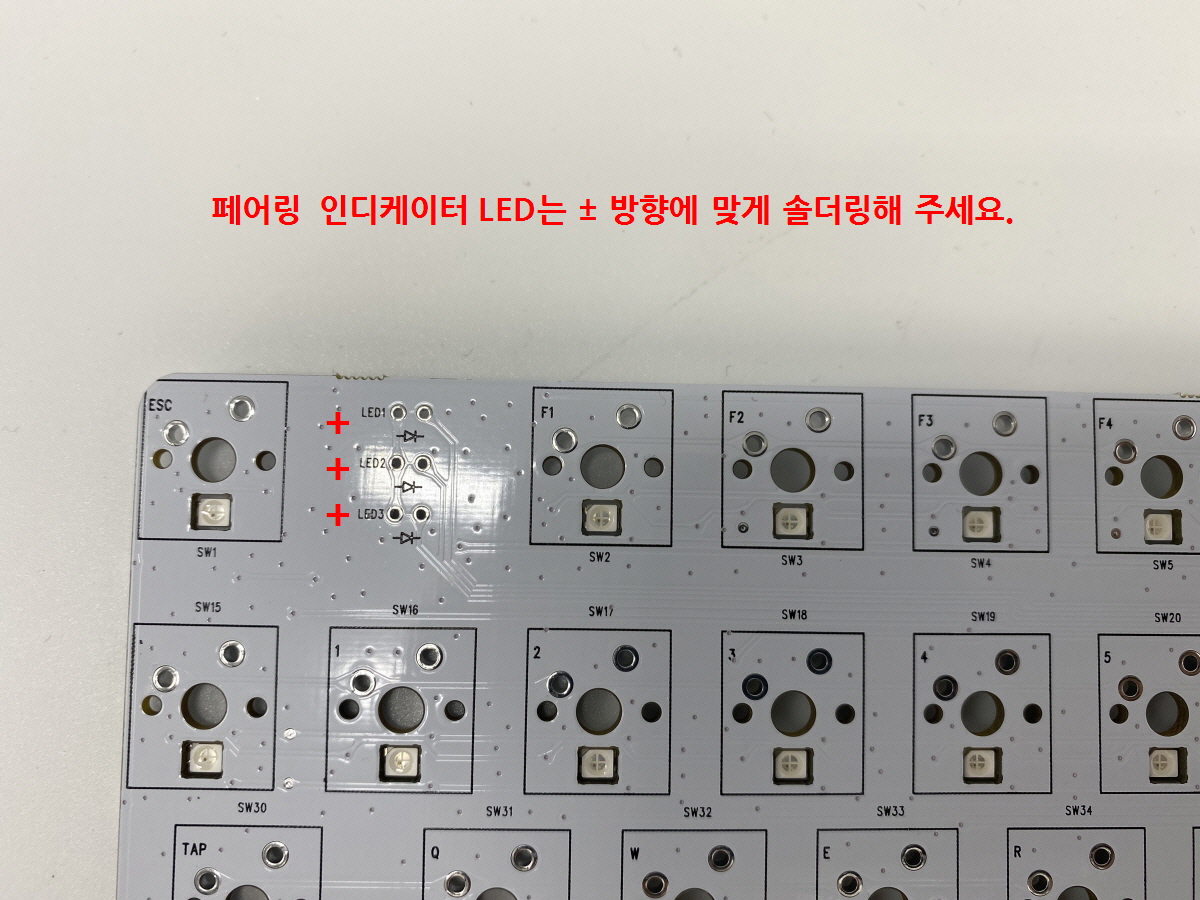

4. 기판에 동봉되어 있는 LED는 페어링 인티케이터용 LED는 아래 사진과 같이 극성에 맞게 조립해 주세요. (LED의 긴 와이어가 + 입니다.)

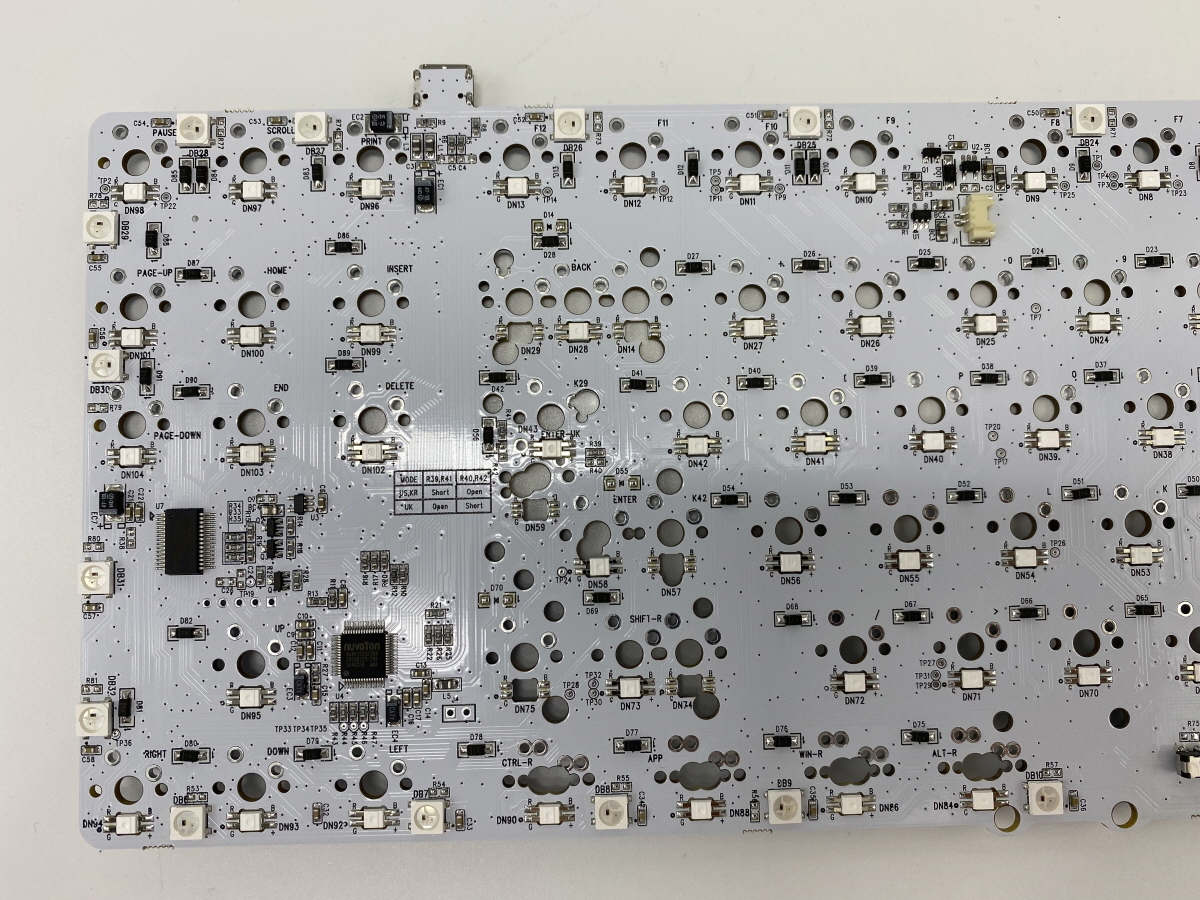

5. SA87에 제공되는 FoRCE PCB의 다이오드 등의 소자가 아래 사진과 같이 정렬이 불규칙적 입니다. 이는 불량이 아니니 참고해 주세요.
6. FoRCE CK PCB는 멀티레이어를 지원하지 않습니다. 일반 커스텀 기판과 같이 FN Layer를 지원하지 않고, 단일 레이어에서 키맵만 변경이 가능합니다.
7. 무선 상태에서는 RGB가 구동되지 않습니다. 기판 설계상 5V 전원이 들어간 상태에서만 RGB가 구동되기 때문에 유선상태에서만 RGB가 구동되니 참고해 주세요. (무선 상태에서는 3,7V 입니다.)

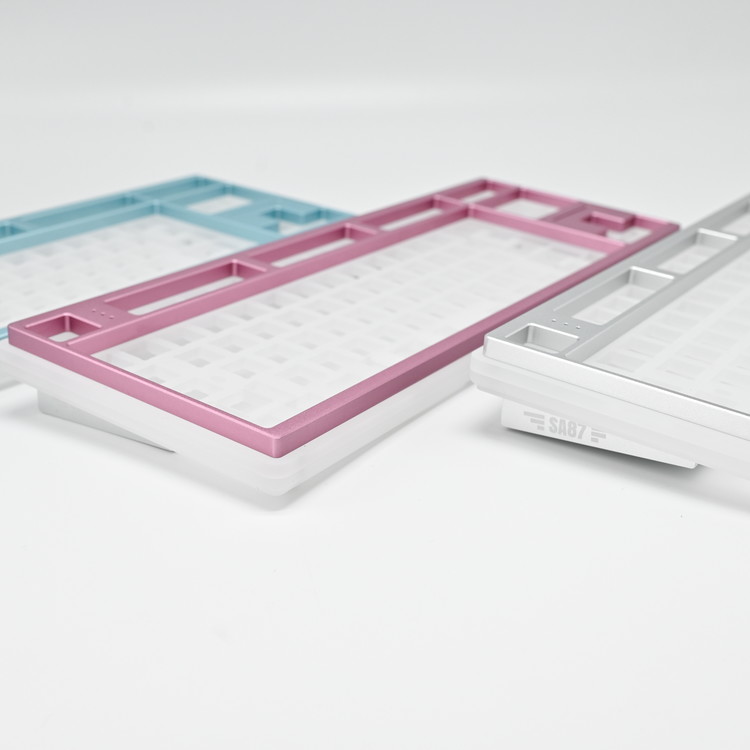

◎ SA87 상판 색상별 이미지입니다.

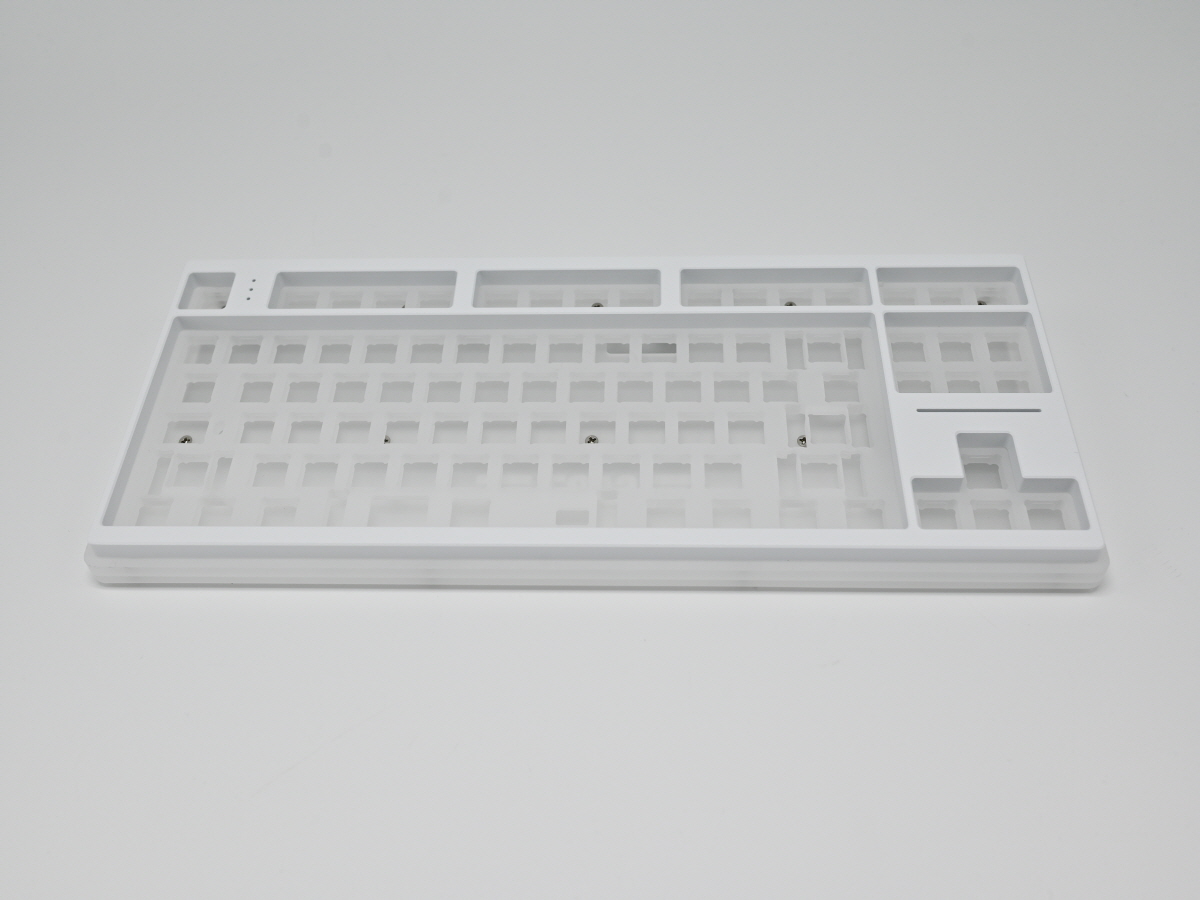

1. SA87 화이트

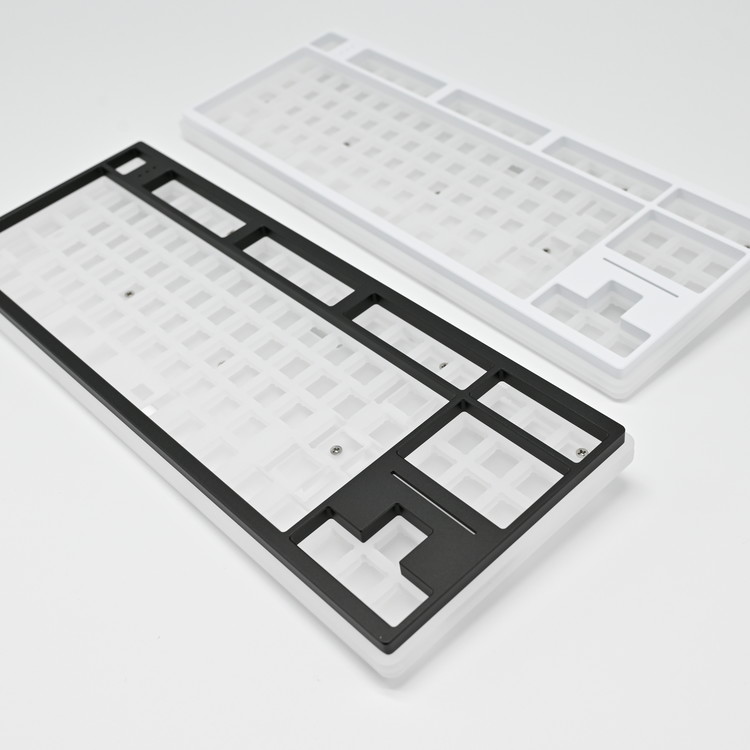

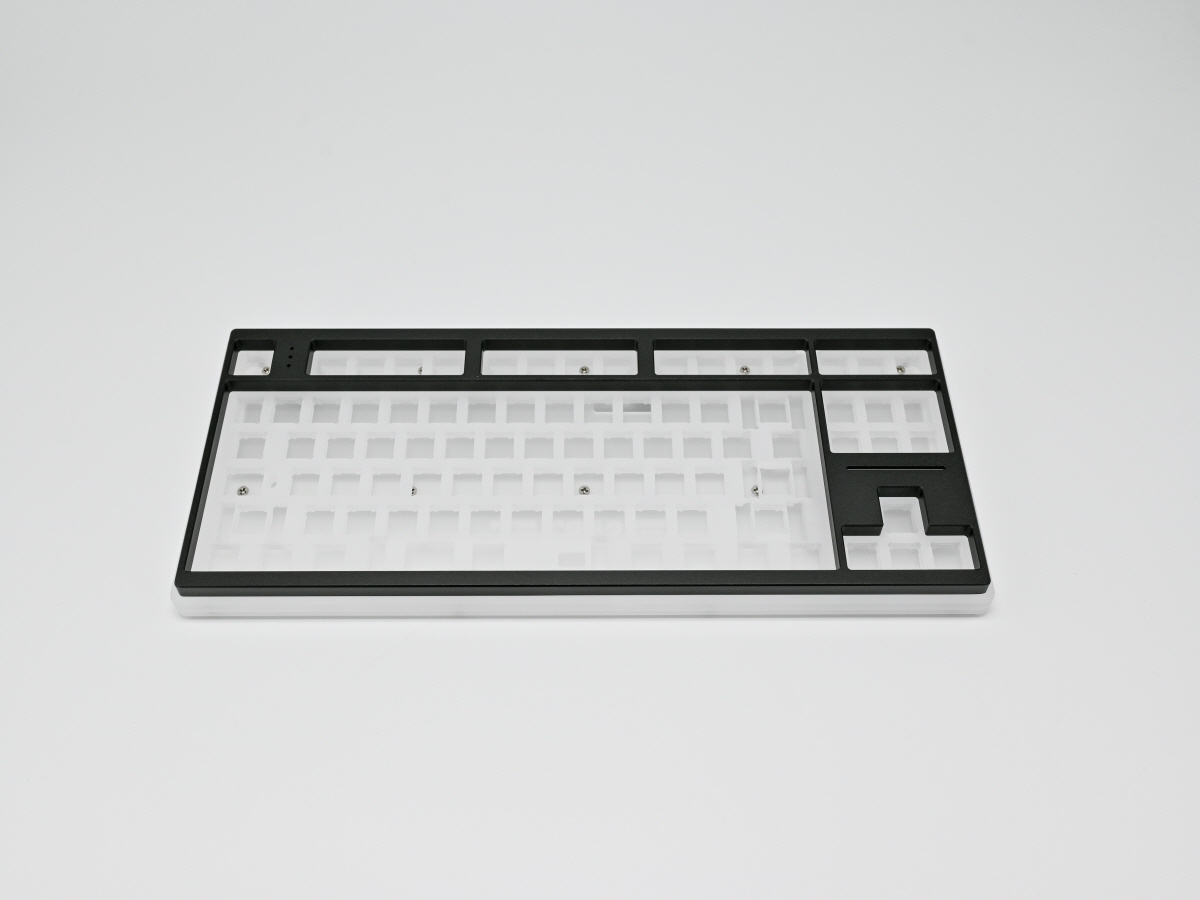

2. SA87 블랙

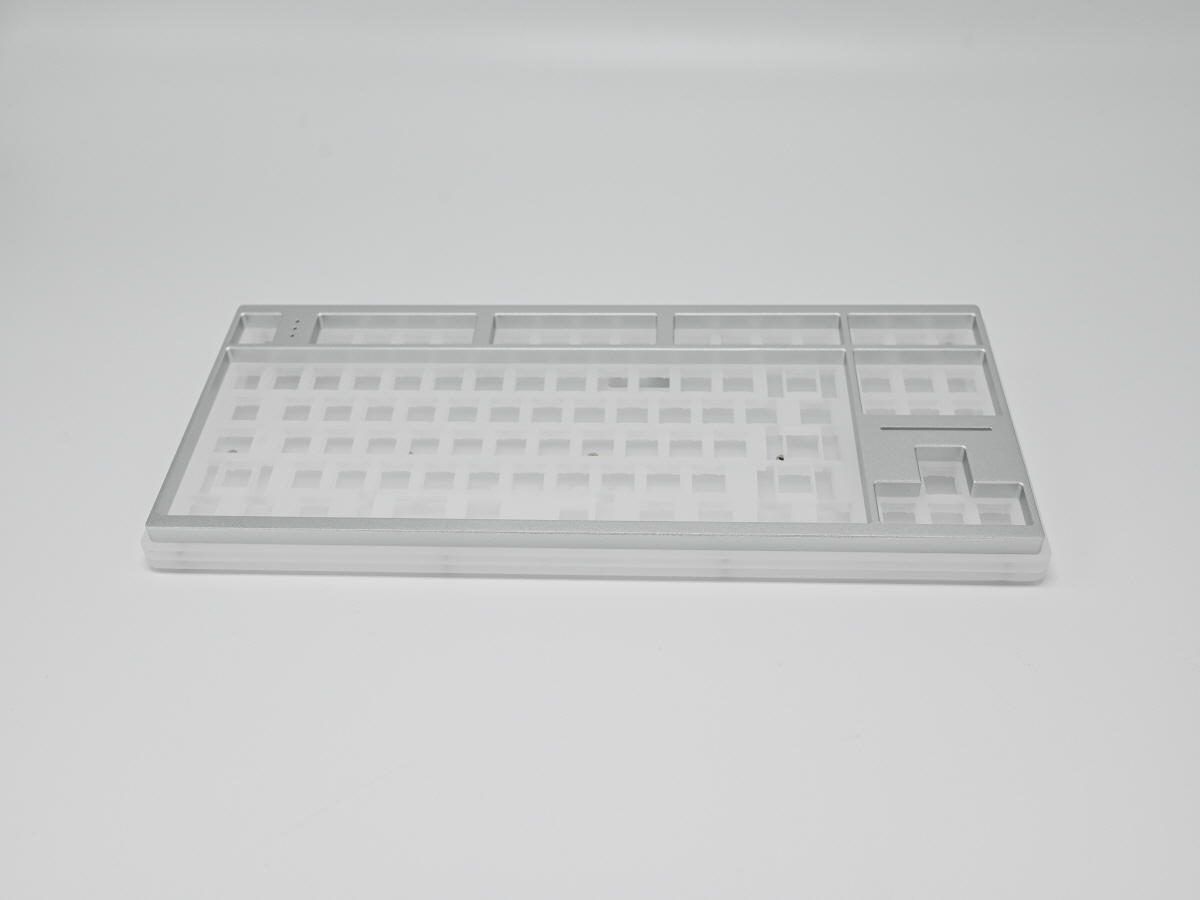

3. SA87 실버

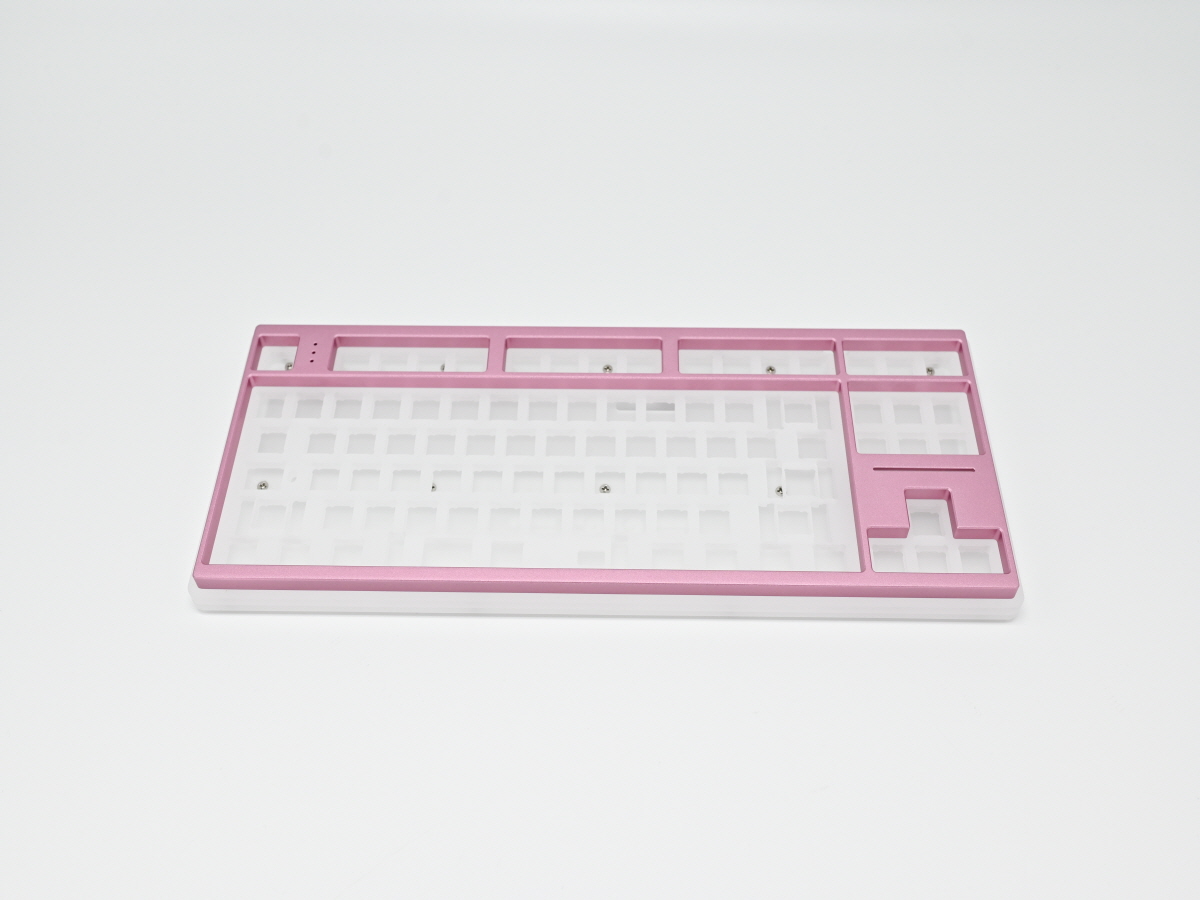

4. SA87 핑크

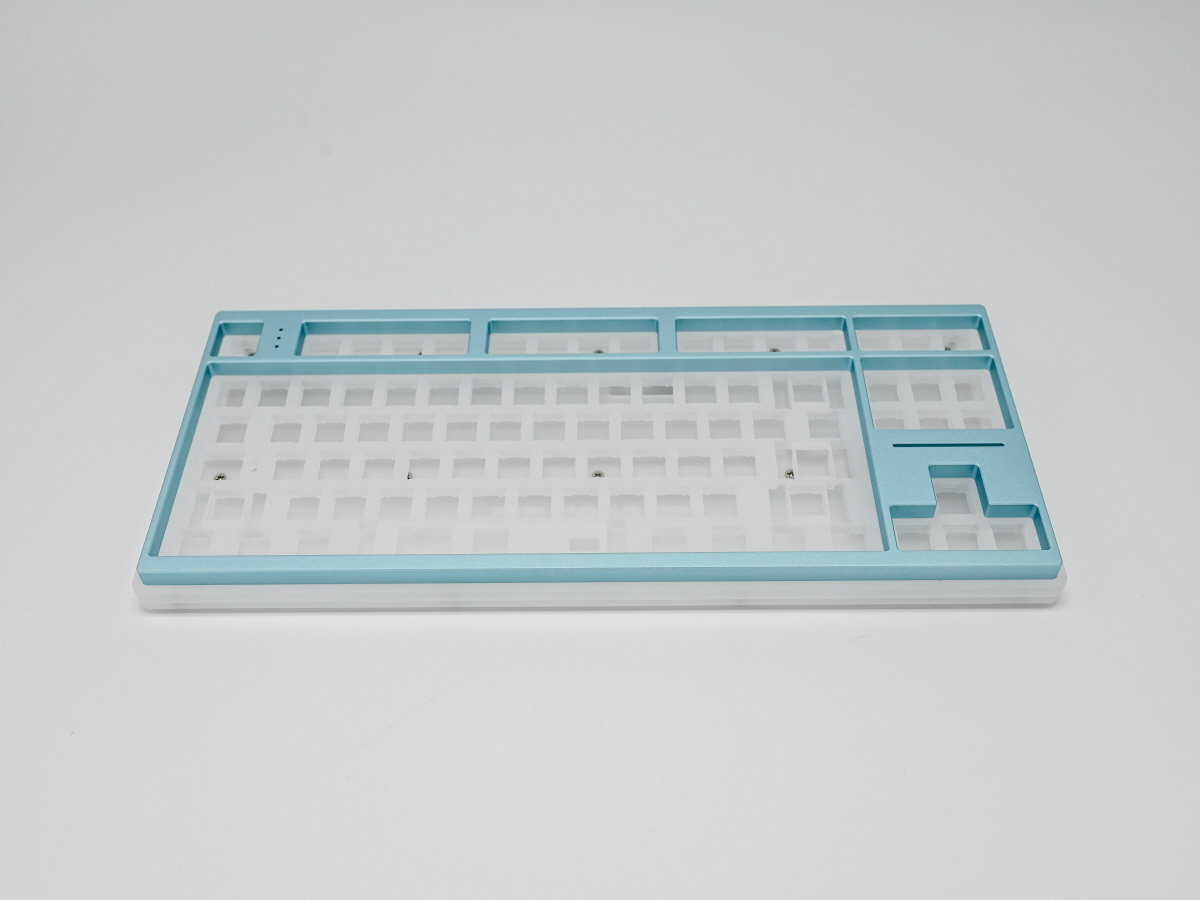

5. SA87 민트
◎ SA87 샘플 이미지입니다. (※ 체결된 키캡은 연출용으로 사용된 키캡입니다.)

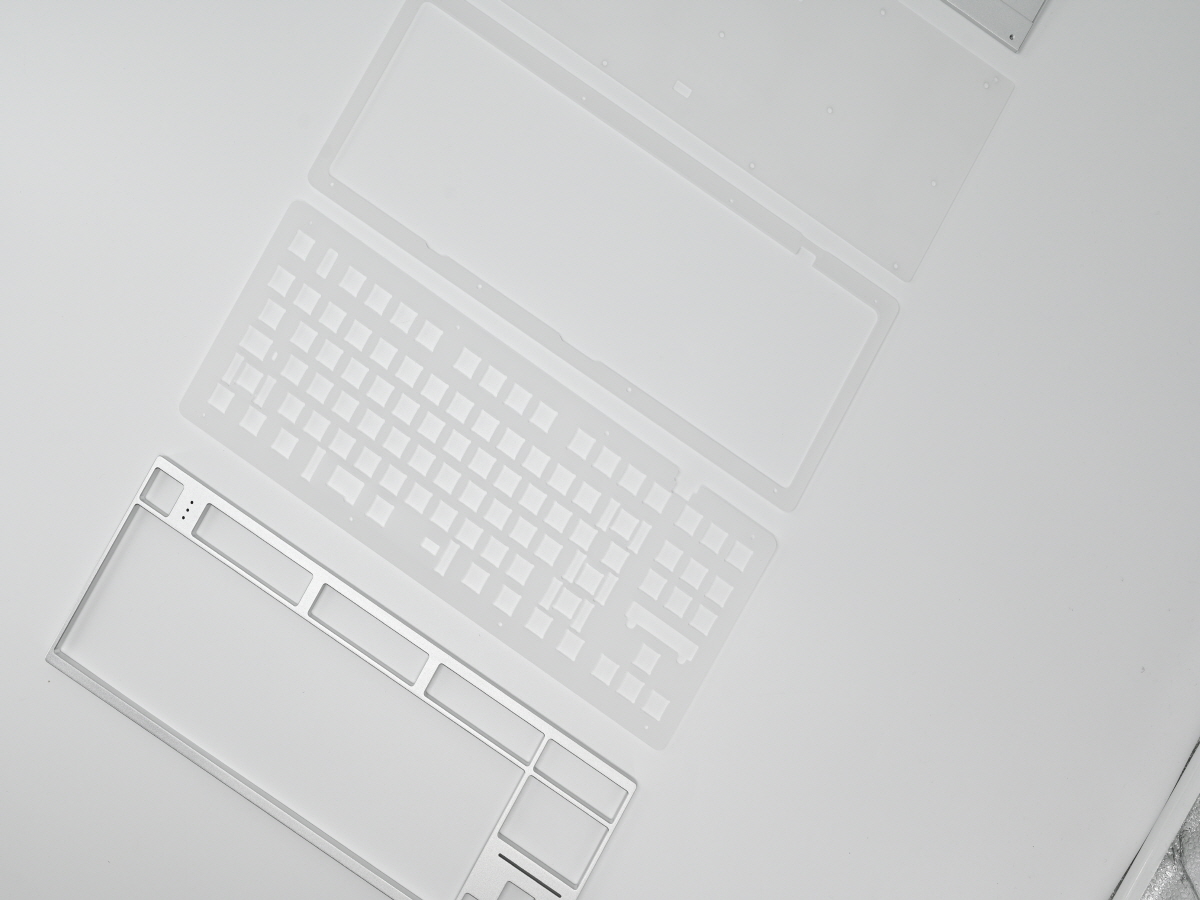

1. 하우징 구성

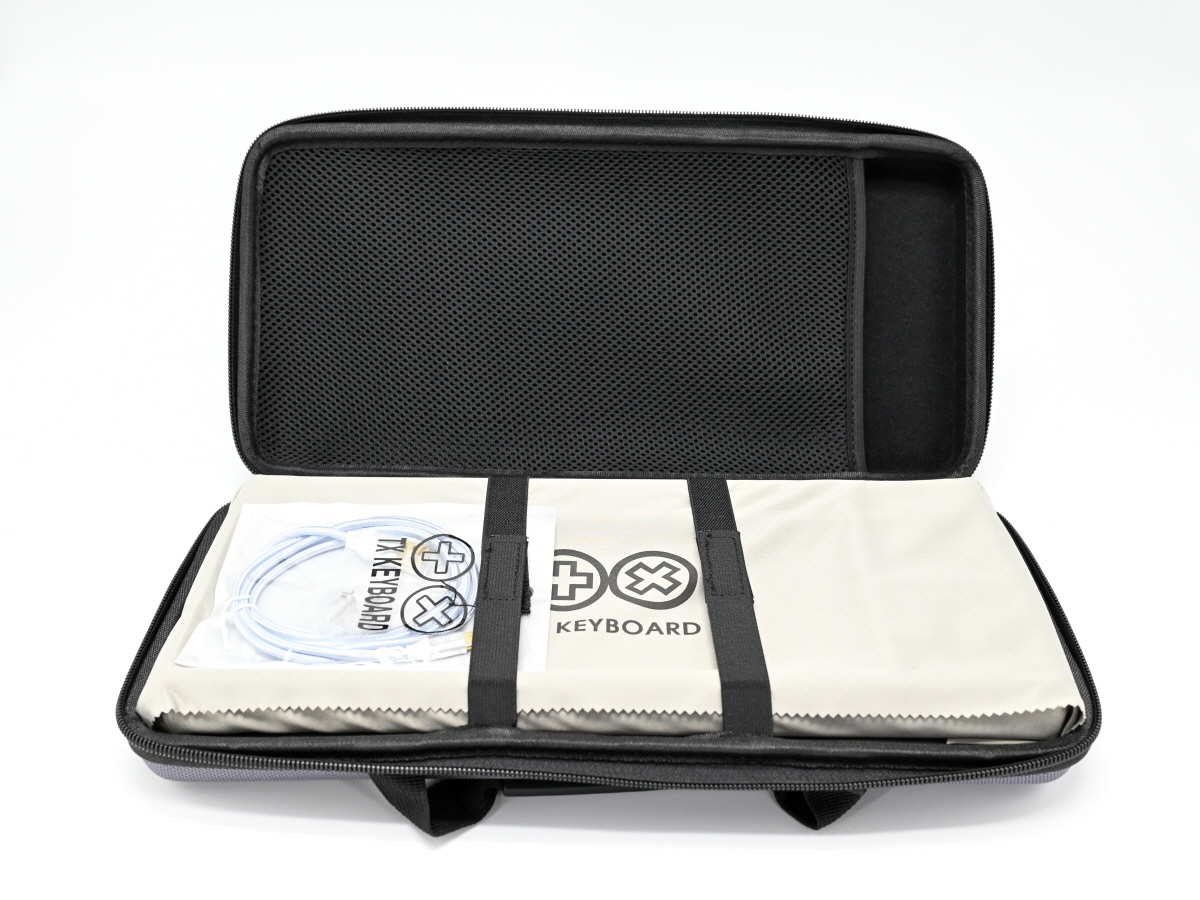

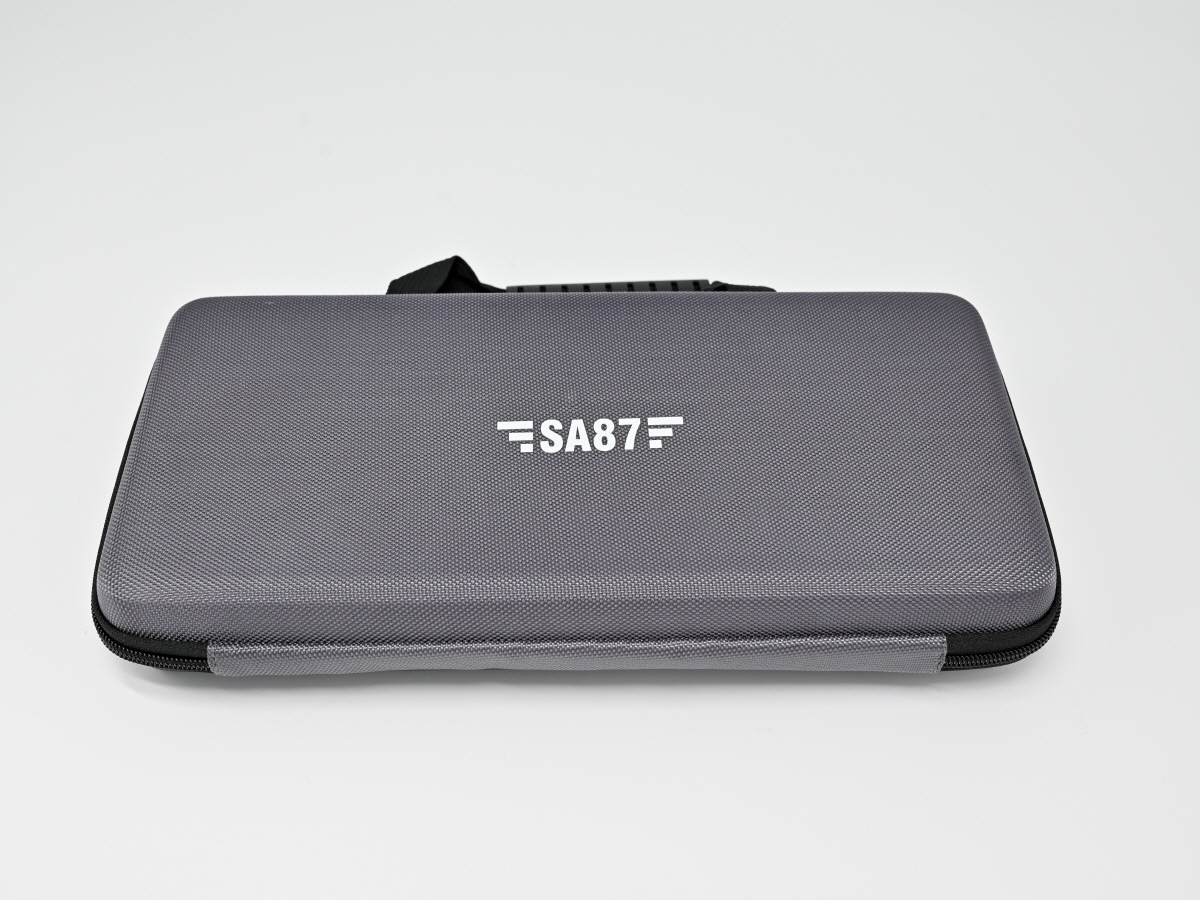

2. SA87 전용 가방 및 구성품

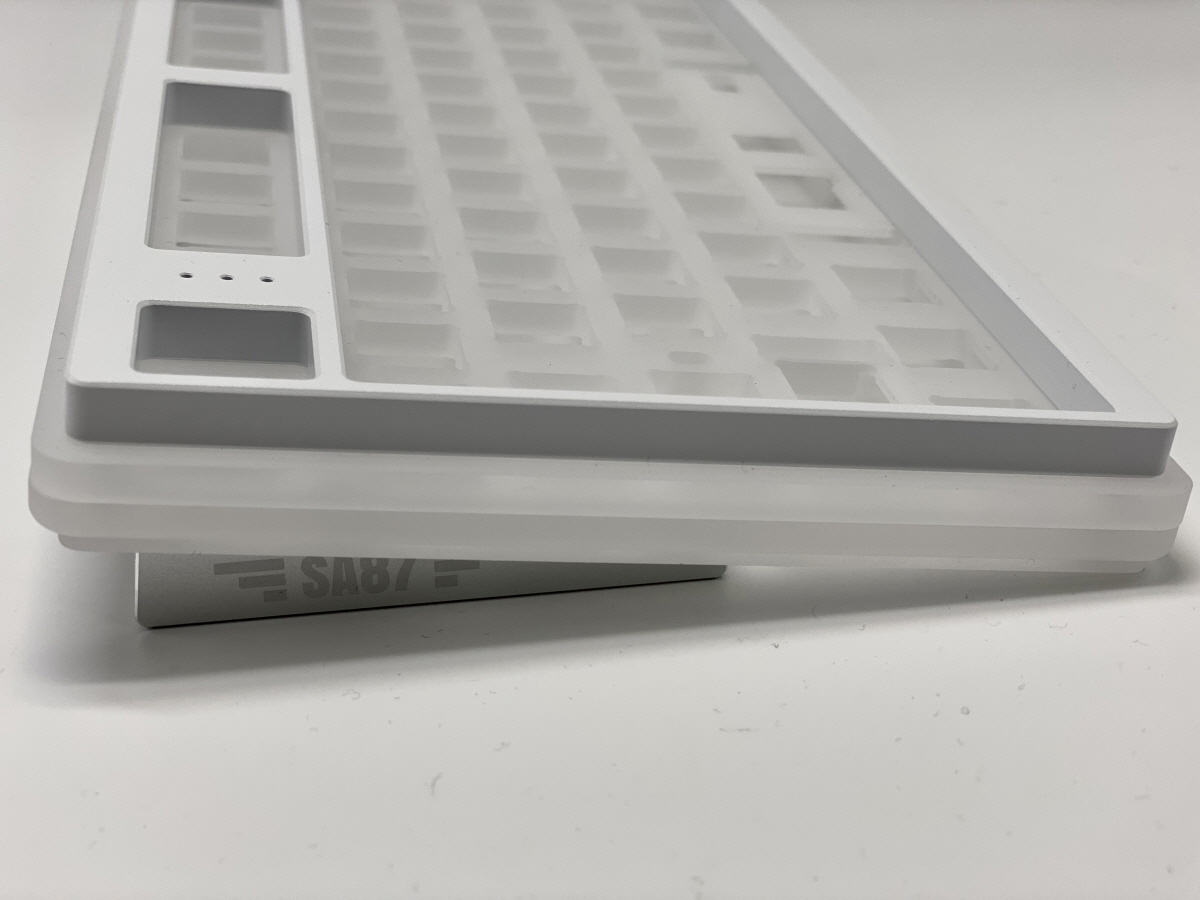

3. SA87 측면 및 후면

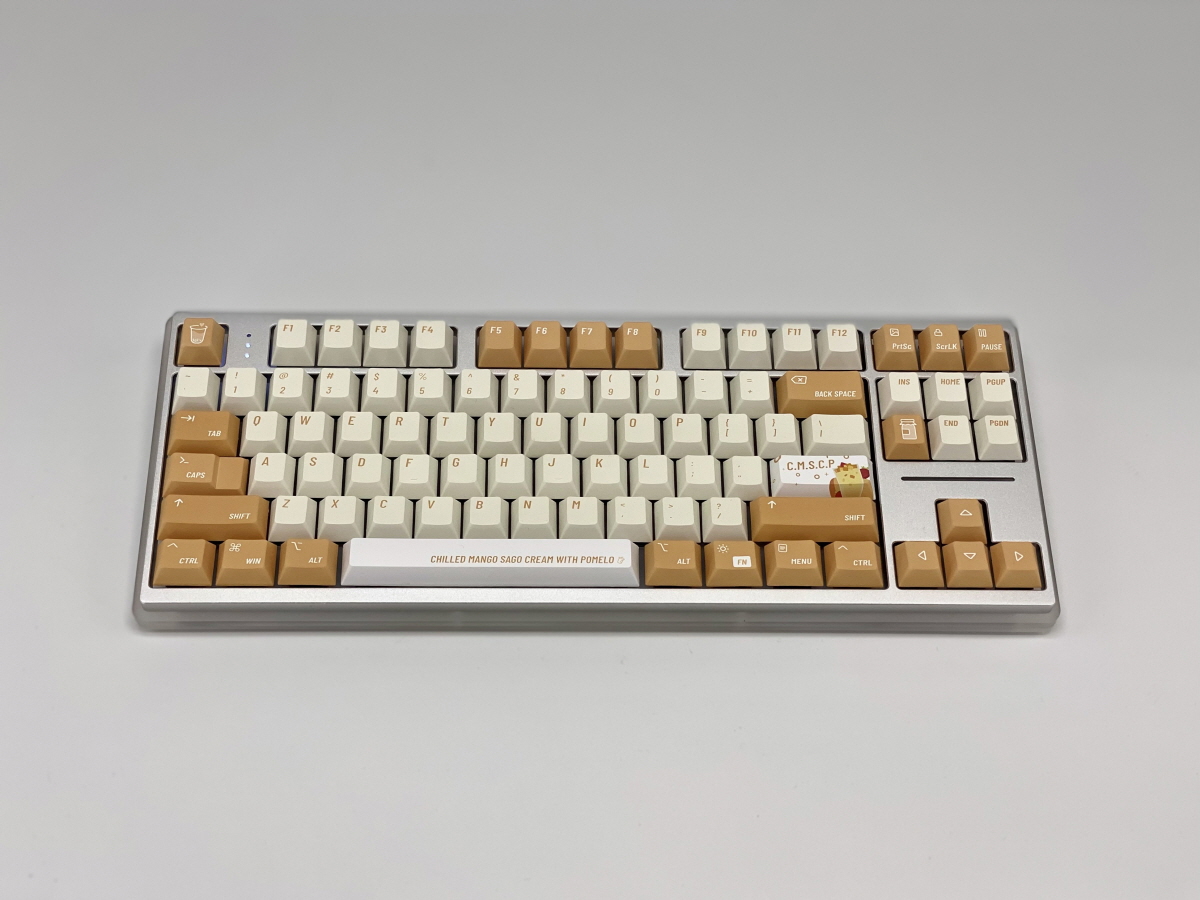

4. SA87 조립 샘플 : 게이트론 잉크 스위치 (15mm 55g Spring, 투명 필름, Krytox 105 윤활), 사용 키캡 (PBT 승화, C.M.S.C.P)

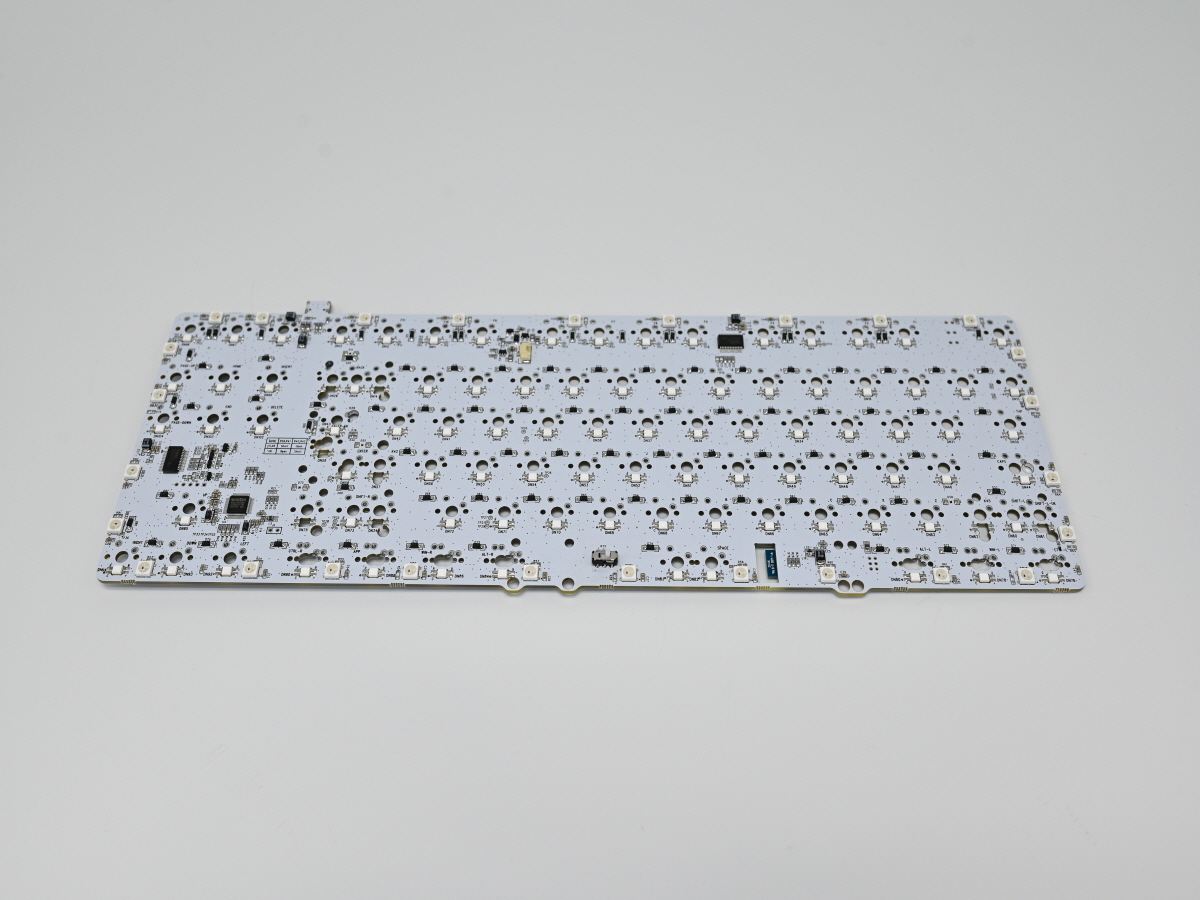

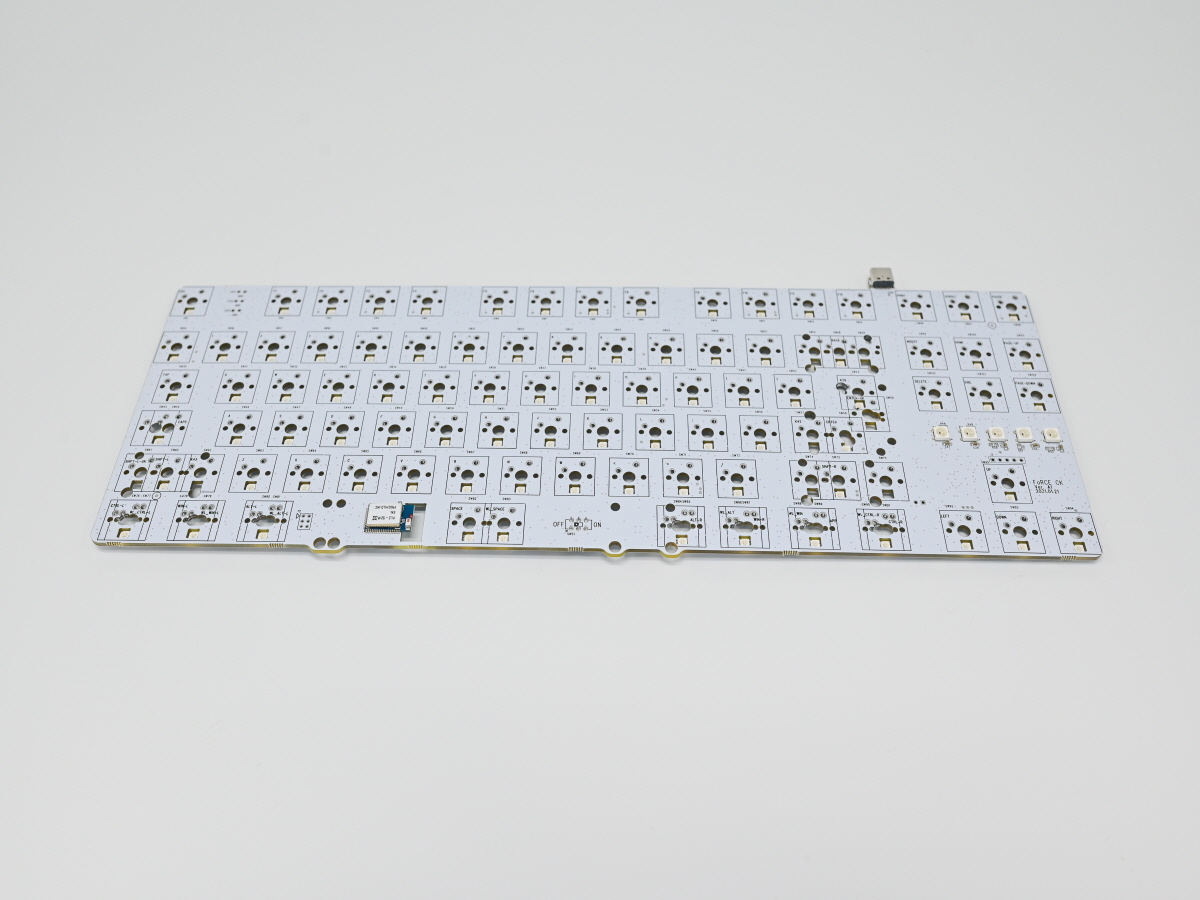

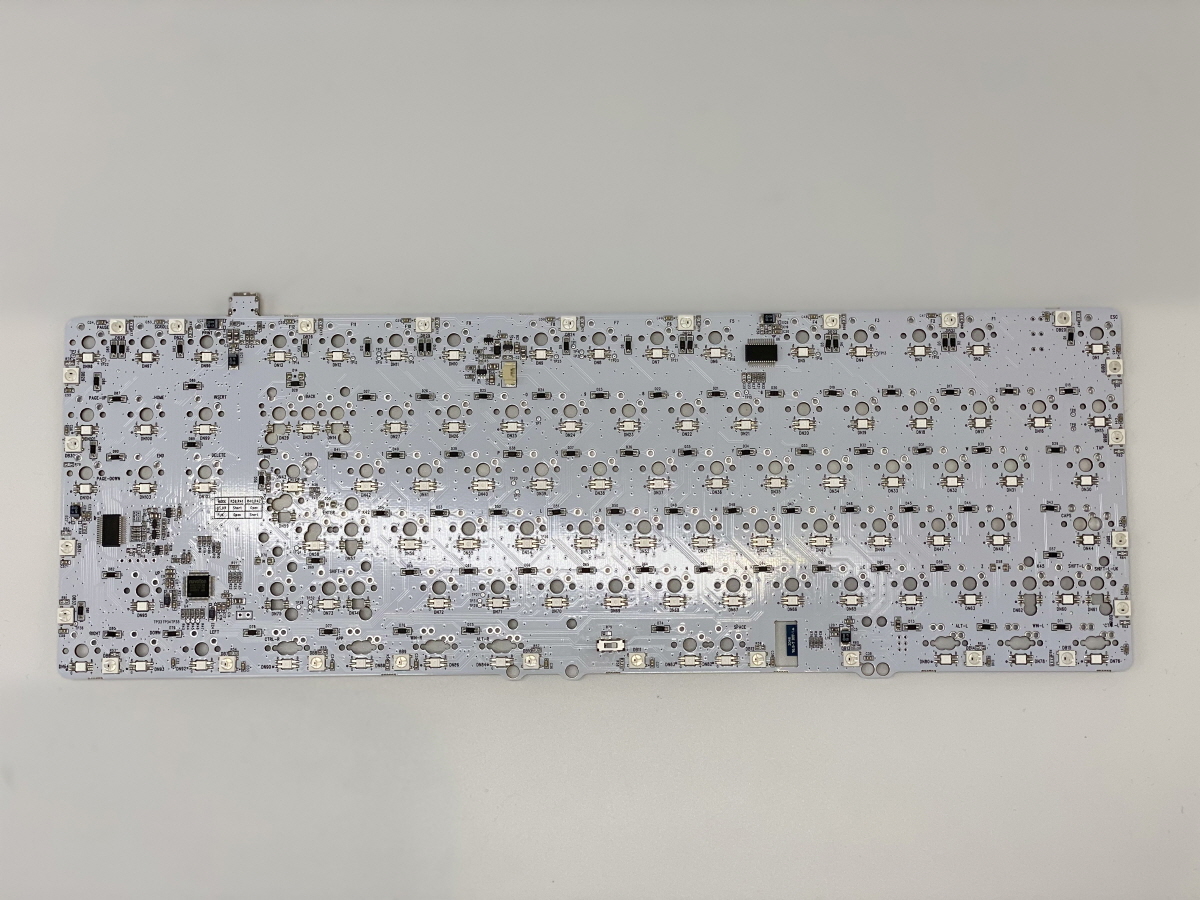

◎ FoRCE CK(BT) PCB
※ 교환 및 환불규정 : 박스 및 제품에 손상이 없는 경우에 한하여 수령후 1주일 이내에 교환 및 환불이 가능하니, 수령 후 제품 확인을 부탁드립니다.
