◈상품명 : SUO1800R RGB PCB
◈상품종류 : SUO1800R (유선), SUO1800R_BT (블루투스 지원) 2종류이며, usb 커넥터는 Type C 입니다.
◈상품설명 : 1800 배열 RGB 기판입니다.
1. 기판 호환성 : TX1800v1 & v2, Cherry G80/81-1800 순정 하우징에 사용이 가능합니다.
1) 기판의 두께는 1.6mm 이며, 무보강 스테빌라이저를 사용하시면 됩니다.
2) RGB 기판으로 제작되면서 ANSI 배열의 Enter 키의 스테빌라이져 방향이 ISO 배열 지원 및 스위치 RGB 소자 위치 간섭으로 반대로 변경되었습니다. (기존 제작된 TX1800v1 & v2, Cherry G80/81-1800 순정용 보강판 모두 TX 스테빌라이저 또는 체리 규격의 스테빌라이저 사용시 보강판 간섭은 없습니다.)

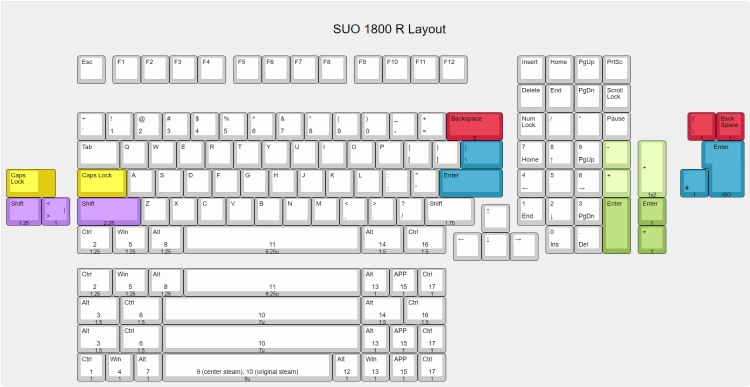

2. 기판 지원 배열
3. PCB 프로그램 및 매뉴얼
4. SUO1800R_BT 기판 : 배터리가 연결된 무선 상태에서 8개 채널까지 페어링이 가능합니다. (BT 칩셋은 BLE5.2가 사용되었습니다,)
무선 상태에서 RGB를 구동시 배터리 소모가 빠르므로 무선으로 사용하실 경우 RGB를 Off후 사용하는 것을 추천드립니다. (7,000mAh 배터리로 테스트를 해본 결과 20시간 이상 사용이 어려웠습니다.)
◎ 제품 참고용 이미지 입니다.

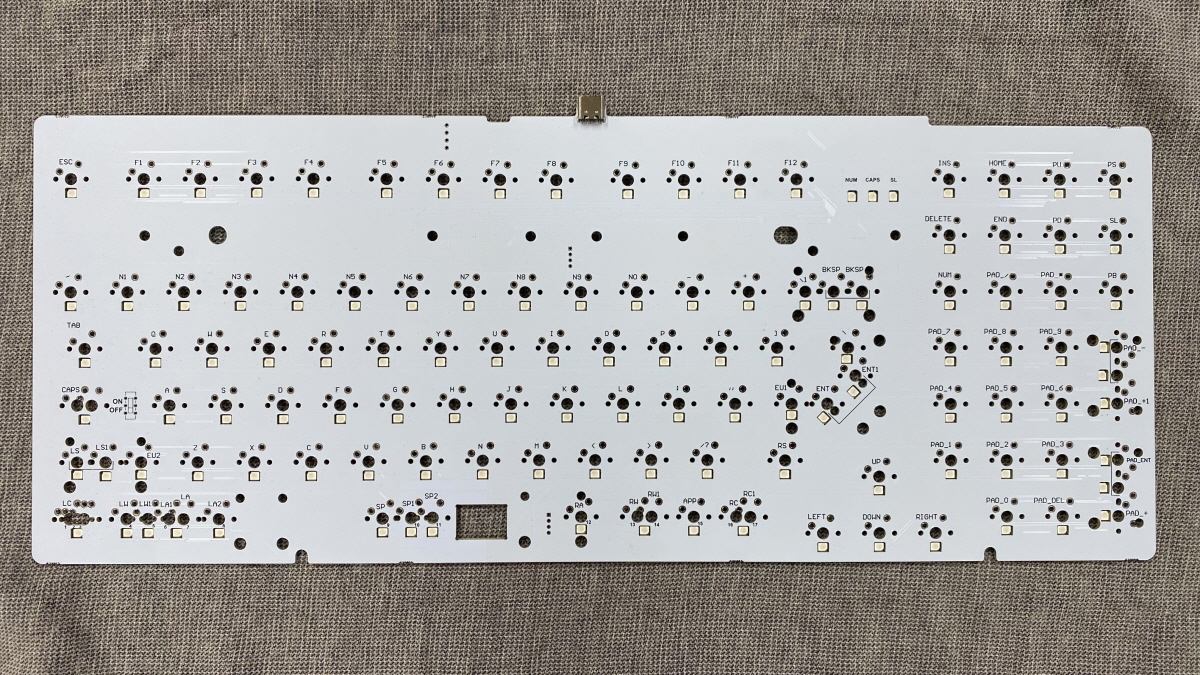

1. SUO1800R (유선)

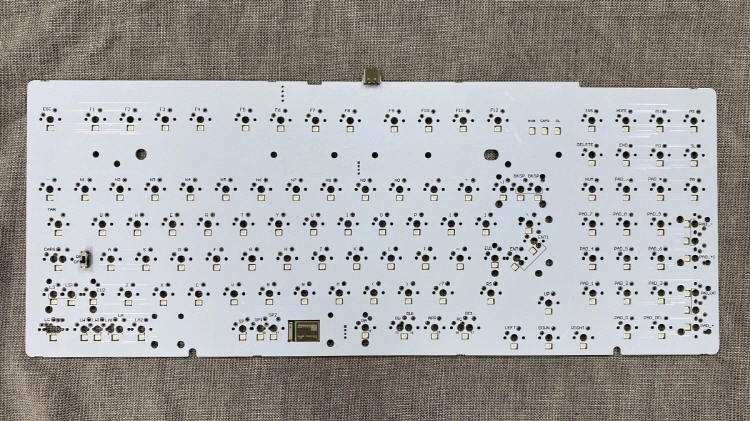

2. SUO1800R_BT (블루투스)
※주의사항
● 키보드킷을 조립하기 위한 기판이므로 직접 솔더링(납땜)을 하셔야합니다.
● 기판은 핫스왑(밀맥스 등의 소켓작업)을 지원하지 않습니다. (임의 개조시 AS가 불가합니다.)
● SUO1800R RGB 기판의 경우 조립전 핀셋으로 입력 테스트시 손의 전류로 인해 테스트시 중복 입력이 될 수 있으니, 테스트시 장갑 등을 착용후 테스트하시기 바랍니다. (기판은 출고전 테스트후 출고됩니다.)
● SUO1800R_BT 기판은 배터리가 연결된 무선 상태에서만 블루투스 연결이 가능합니다. USB 연결시 자동으로 무선연결이 해제됩니다.
● SUO1800R_BT 기판의 경우 배터리 연결 커넥터 규격이 MX1.25-2P (51146)입니다. 규격에 맞는 커넥터를 사용하여 배터리를 연결하셔야 하며, ± 방향을 확인하여 장착해야 합니다. (배터리 커넥터는 별도로 제공하지 않습니다.)

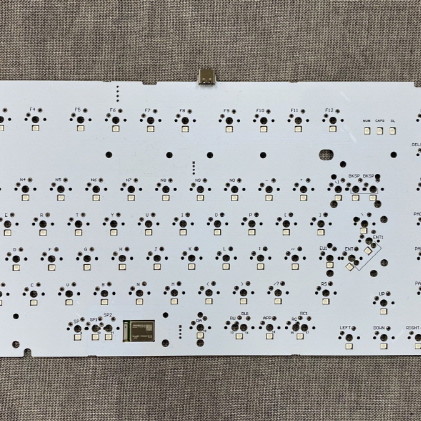

● SUO1800R 기판의 "\" 키의 동박이 ISO 배열의 스테빌라이저 자리와 겹치기 때문에 동박이 얇습니다. 아래의 사진과 같이 주의하여 솔더링을 해주셔야 합니다.
● TX1800v1 & v2에 BT 기판은 블루투스 on/off 스위치가 보강판에 간섭이 있으므로 보강판 수정을 하여야만 사용이 가능합니다. 또한 하우징 하판에 배터리를 장착할 수 있는 공간이 없기 때문에 블루투스 무선은 사실상 사용이 불가하니 구매시 참고 바랍니다.
● SUO1800R_BT 기판의 Bluetooth Chipset은 BLE5.2가 사용되었습니다. (블루투스 5.0 미만의 동글이나 칩셋을 사용하고 계신 경우 5.0 이상으로 업그레이드하셔야 정상적으로 페이링이 가능합니다.)
※ 교환 및 환불규정 : 박스 및 제품에 손상이 없는 경우에 한하여 수령후 1주일 이내에 교환 및 환불이 가능하니, 수령 후 제품 확인을 부탁드립니다.
