◎ 상품명 : Cherry G80/81-1800 순정하우징 튜닝용 보강판 (알루/SUS)
※ 알루 보강은 suo1800R_BT 기판에 맞게 블루투스 on/off 스위치 자리가 가공되어 있습니다.
▶ Cherry G80/81-1800 시리즈 튜닝용 보강판이며, 순정하우징 및 기판에 보강판을 조립하여 사용하셔야 합니다.

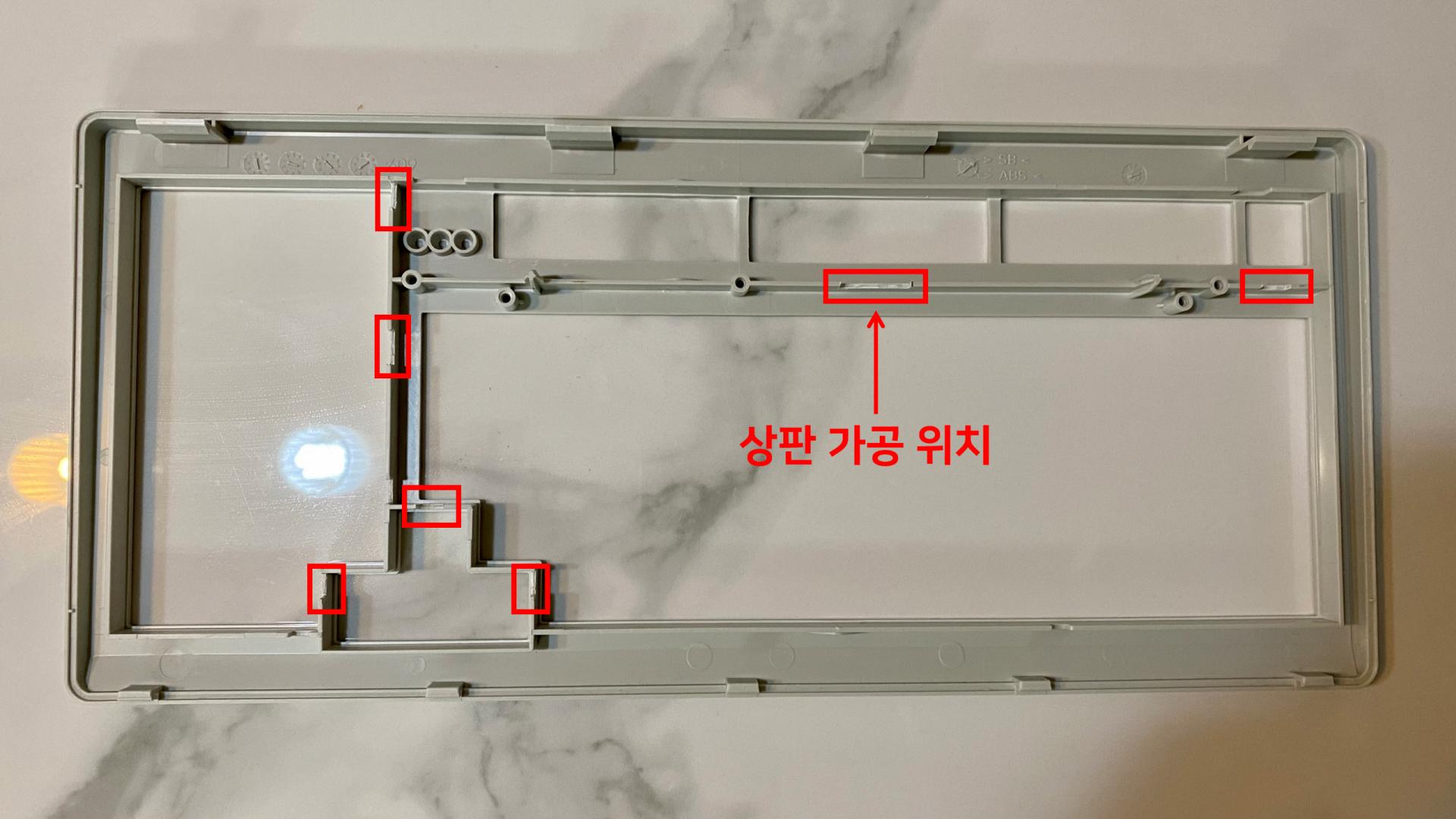

아래 사진과 같이 기보강을 조립후 사용하시기 위해서는 상판 가공이 필요합니다. (위치 별로 약 5mm 정도 깊이로 커팅을 해야 보강판이 수월하게 체결됩니다.)

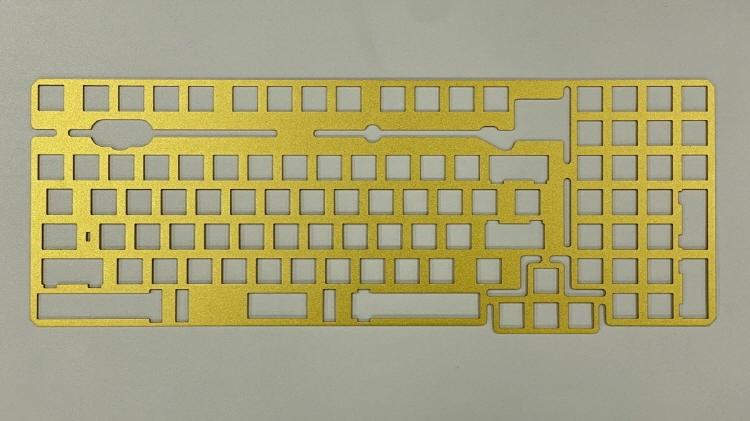

기보강 조립후 모습입니다.
※ 주의사항
● 체리 G80/81-1800 시리즈 순정 하우징에 보강판을 사용하기 위해서는 기판 디솔더링 및 솔더링이 필요합니다..
● 예전 G80/81-1800 시리즈 순정 하우징 상판 내부가 세부모델에 따라 안내드린 모양과 다를 수 있으므로 보강판에 맞춰서 상판을 가공을 하셔야 할 수 있습니다.
● 스페이스바 철심은 순정을 사용하시면 보강판에 걸려서 사용이 불가하니 일자 철심으로 교체하여 사용하시기 바랍니다.
◎ 보강판 이미지입니다

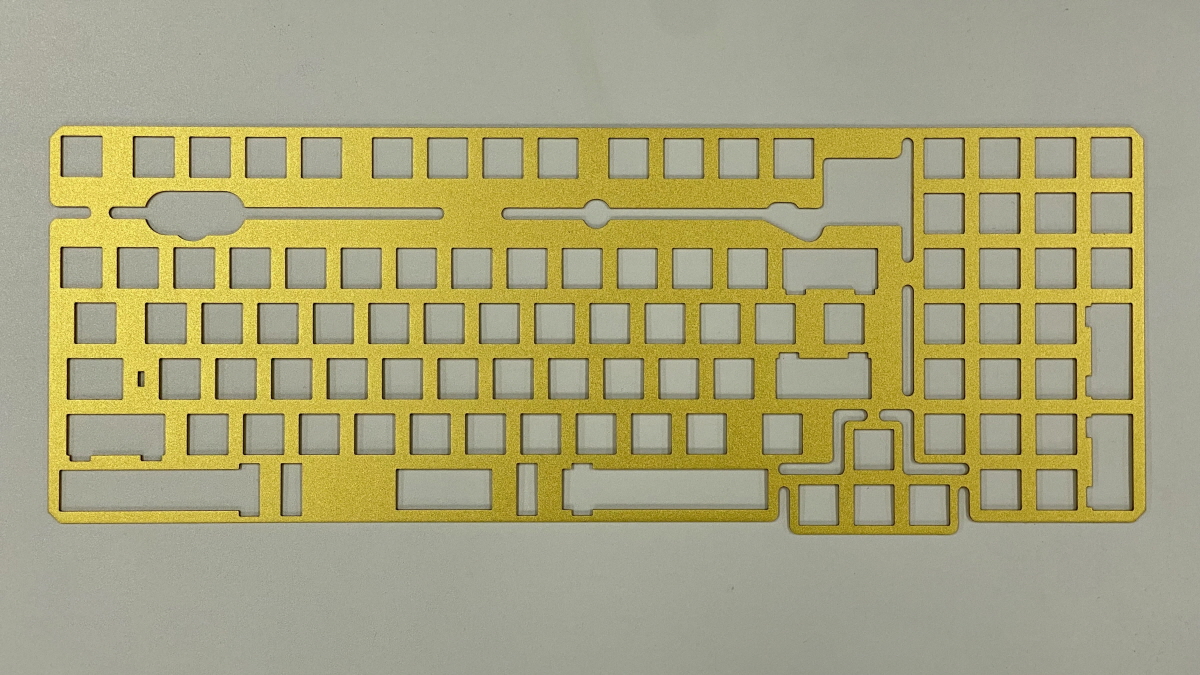

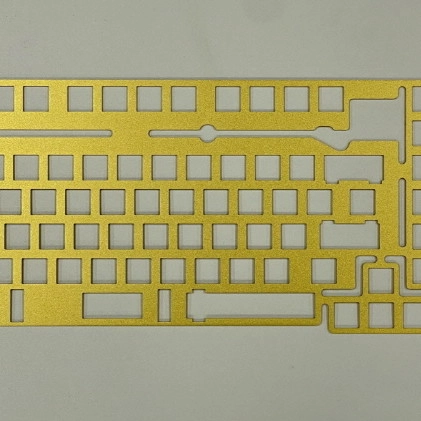

1. Cherry G80/81-1800 알루보강

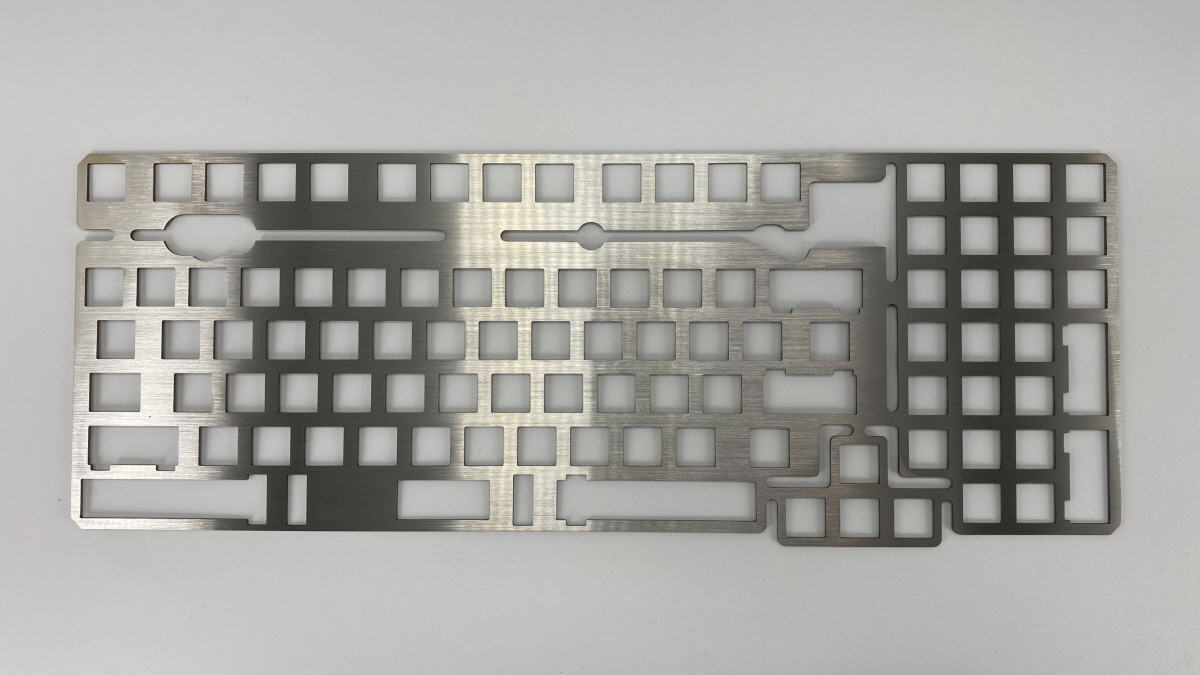

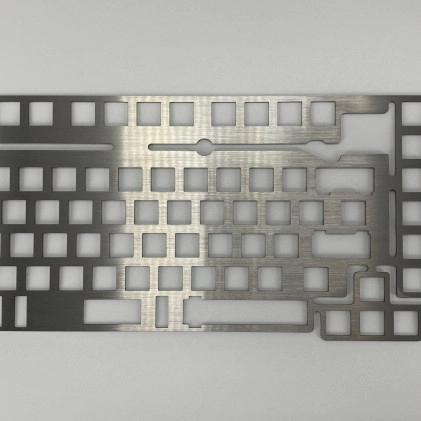

2. Cherry G80/81-1800 서스보강
◈ SUO1800R_BT 기판을 이용하여 G80/81-1800 하우징을 무선으로 튜닝하는 방법 (참고용)

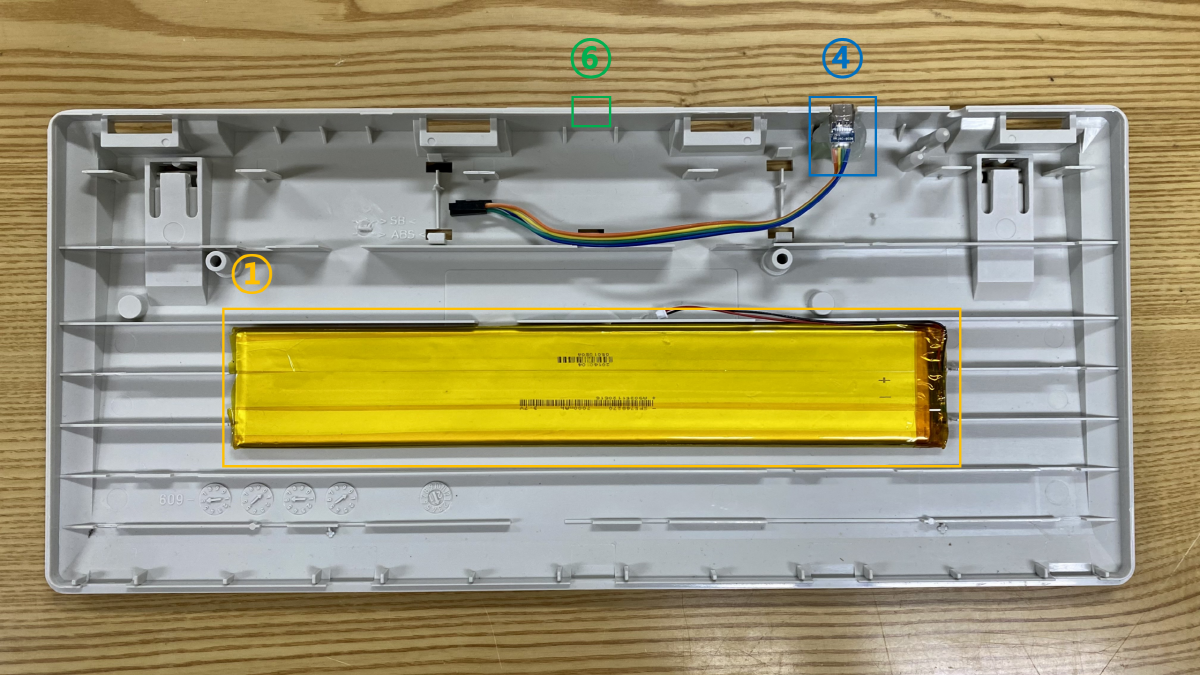

1. 리튬폴리머 배터리 장착 : 사용할 배터리를 위 사진의 ①과 같이 하판 내부의 가로핀은 배터리 사이즈에 맞게 재단합니다. 가로핀 제거후 배터리는 양면 테이프 또는 글루건 등으로 고정합니다. (배터리 사이즈는 기판에 솔더링된 스위치와 간섭이 되지 않는 두께 6mm 이내의 얇은 배터리를 사용하시는 것을 추천합니다.)
2. 기판과 배터리 연결 : MX1.25-2P (51146) 규격의 배터리 커넥터를 사용하여 배터리와 기판을 연결합니다. 규격에 맞는 배터리 커넥터가 없는 경우 위 사진의 ②과 같이 기판 배터리 커넥터 뒷쪽에 연장선을 사용하여 솔더링 후 사용이 가능합니다. (배터리의 +.- 위치를 잘 확인하여 연결해야 합니다.)
3. 케이블 연결

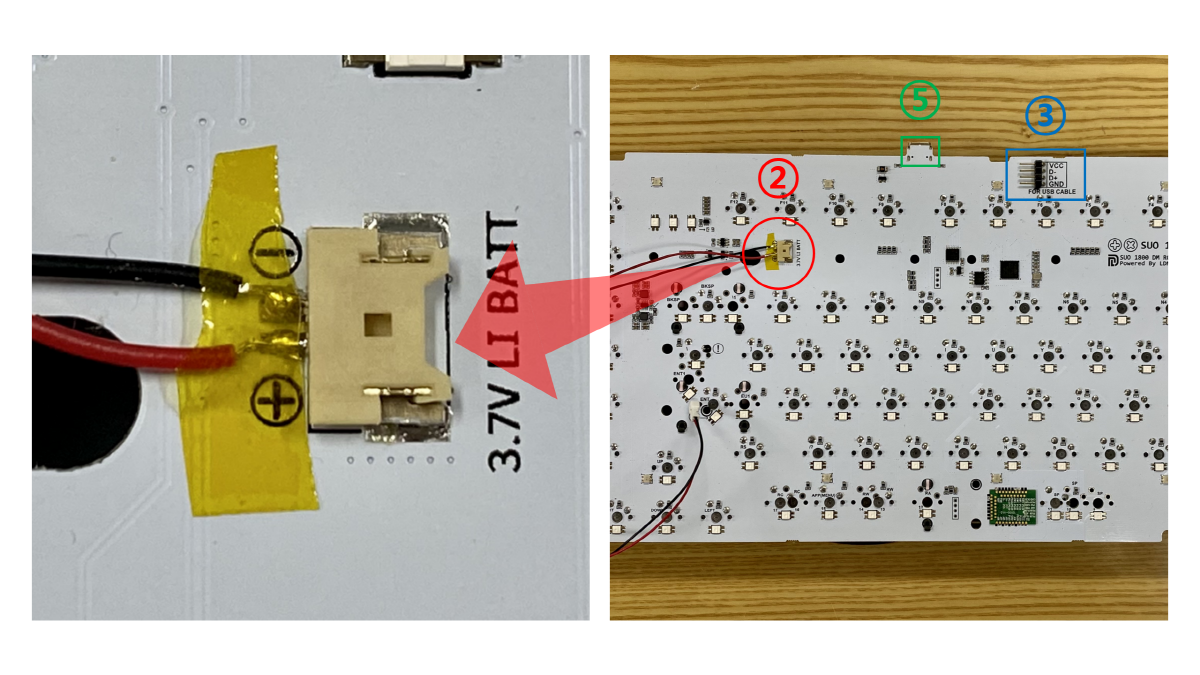

1) 순정 케이블 사용 : 위 사진의 ③의 위치에 VCC, D-, D+, GND에 맞게 순정케이블 솔더링하면 사용이 가능합니다.
2) 연장선을 사용하여 탈부착 케이블 사용 : 위 사진의 ③의 위치에 VCC, D-, D+, GND에 맞게 연결핀을 솔더링하고, ④과 같이 하판을 가공하여 male 커넥터를 글루건을 이용하여 고정하면 사용이 가능합니다.
3) 기판 커넥터 사용 : ⑤과 같이 기판의 커넥터를 사용할 경우 ⑥의 위치에 상판과 하판을 각 5mm 정도 가공하면 케이블 연결이 가능해 집니다.
※ 교환 및 환불규정 : 박스 및 제품에 손상이 없는 경우에 한하여 수령후 1주일 이내에 교환 및 환불이 가능하니, 수령 후 제품 확인을 부탁드립니다.
